건강온돌시스템
특허 : 제10-2129735호(2020.6.29)
아파트 공간에서 치명적인 층간소음 발생 방지
난방유지 관리비 절감을 위한 축열온돌시스템 도입
친환경 재료 사용으로 쾌적한 실내환경 조성
건강온돌시스템 개요
온돌의 장점인 축열효과에 의한 난방효율을 향상시키기 위해 온수관을 상하 이중배관 구조로 형성하고 온수관을 기공이 많이 형성된 석탄재를 재활용한 경량골재로 덮어주고 벽면 둘레에 방진패드를 설치함으로 바닥 충격음과 소음을 줄이고, 바닥 모르타르층 상부에 기능성 세라믹 도료로 표면처리하여 포름알데히드 및 라돈 등의 유해물질을 제거하고, 실내 상하 온도차에 의한 대류현상으로 항상 쾌적한 온열환경을 제공하므로 생체리듬이 활성화 된다.
건강온돌시스템의 적용 효과
기존 콘크리트층을 기공이 많은 경량골재층을 포설하므로 충격완화층이 형성되어 층간소음이 감소한다.
경량골재층으로 석탄재를 선별한 재료를 사용하여 자원 재활용, 공사비 절감, 층간 소음 방지 목표를 달성할 수 있다.
전통 온돌의 축열효과를 극대화하기 위해 석탄재를 선별한 경량골재 측열층 형성과 기능성 세라믹 표면처리재 도포로 에너지 효율을 높인다.
보일러에서 공급된 온수열을 방바닥에 장시간 저장하여 서서히 방열됨으로 에너지 비용이 절감된다.
석탄재를 선별선 경량골재와 기능성 세라믹 표면처리재에서 원적외선 및 음이온 발생하여 건강생활에 유익하다.
콘크리트층에서 방출되는 라돈가스를 제거하고 바닥판 접착제의 포름알데히드 등의 유독물질을 중화하여 쾌적한 실내환경을 조성한다.
층간소음 발생방지
난방에너지 절감
쾌적한 환경 조성

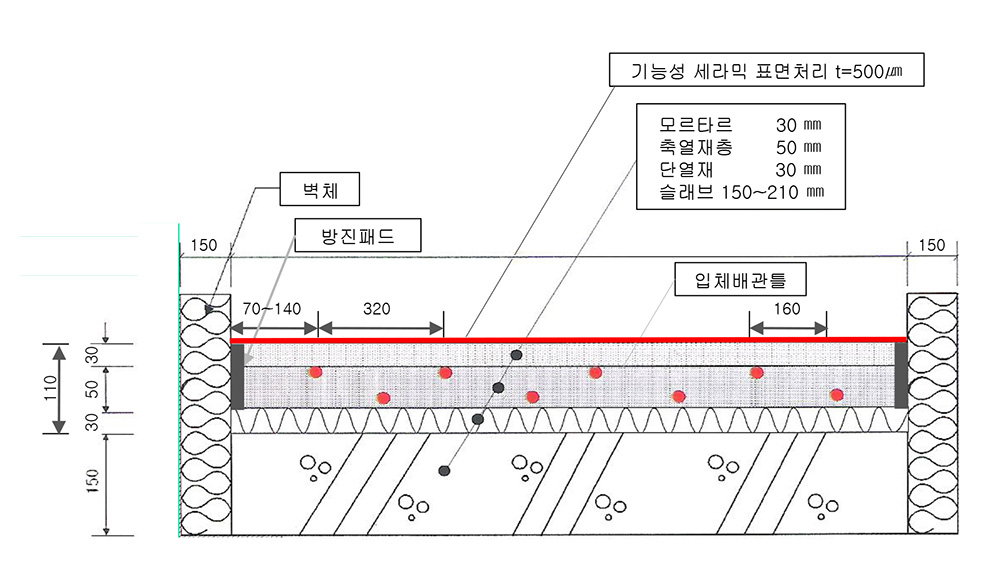

건강온돌시스템의 단면도
